acer Aspire 4220 4520 Schematic diagram(ZO3)

The motherboard schematic diagram(pdf) for Aspire 4220 4220G 4520 4520G Series (Model ZO3) laptop/notebook, QUANTA ZO3.
CPU: AMD S1g1 Turion 64 Dual-Core/Sempron Single-Core
Chip Set: n-Vidia MCP67
OEM: QUANTA COMPUTER
Project: ZO3
Format: PDF
Total Files size: 997KB
Total Pages: 28
Language: English
Sale Price: 12.5$


AS4220 AS4520 Block Diagram:

acer Aspire 4220 4520 BLOCK DIAGRAM

acer 4220 4520 BLOCK DIAGRAM

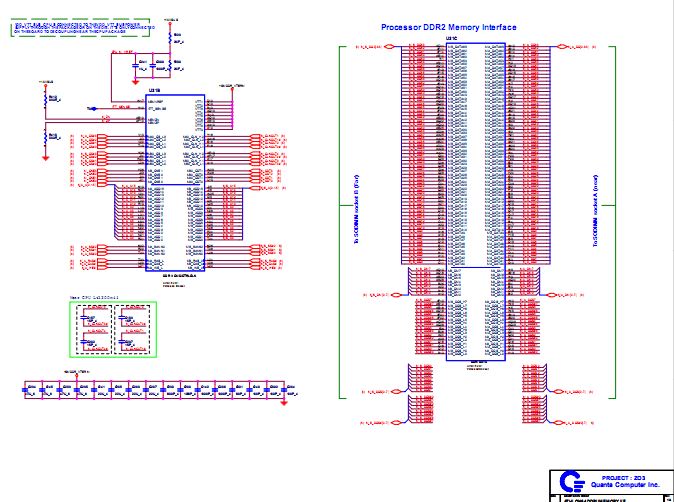

AS4220 AS4520 SCHEMATICS

AS4220 AS4520 SCHEMATICS
