Acer Aspire Timeline 4810/5810 schematic, JM41/JM51

The motherboard schematic for Acer Aspire Timeline 4810, Aspire Timeline 5810 laptop/notebook, Wistron JM41/JM51 Discrete.
CPU: Mobile Penryn SFF
North Bridge: Cantiga-GS SFF
South Bridge: ICH9M SFF
OEM: Wistron Corporation
Project code: 91.4CQ01.001
PCB P/N: 48.4CQ01.0SB
REVISION: 08274-1
Document Number: JM41 Discrete
Revision: -1
Total Pages: 48
Sale Price: 12.5$

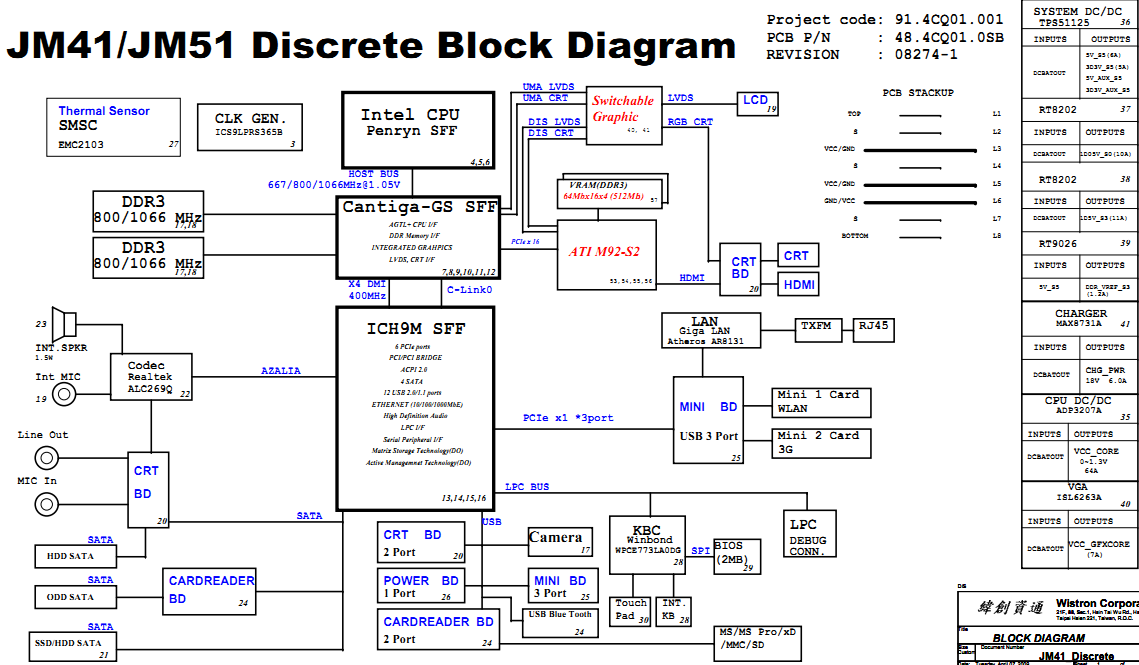

Acer Aspire Timeline 4810 5810 Block Diagram:

Acer Aspire Timeline 4810 5810 Block Diagram

Acer Aspire Timeline 4810 5810 Block Diagram
