Fujitsu Siemens Amilo Mini Ui 3520 schematic, FIC CW0A0

The schematic diagram for Fujitsu-Siemens Amilo Mini Ui3520 netbook, FIC CW0A0 Motherboard.
Board name : Mother Board Schematic
Project: CW0A0 ( Diamondville+945GMS+ICH7M )
Version: 0.1
Initial Date : March 04, 2008
CPU: Intel Diamondville
North Bridge: Intel Calistoga/945GMS
South Bridge: Intel ICH7m
OEM: First International Computer,Inc
Title: CW0A0
Rev: 0.1
Format: PDF
Total pages: 47
Total size: 1.19MB
Sale Price: 9.5$

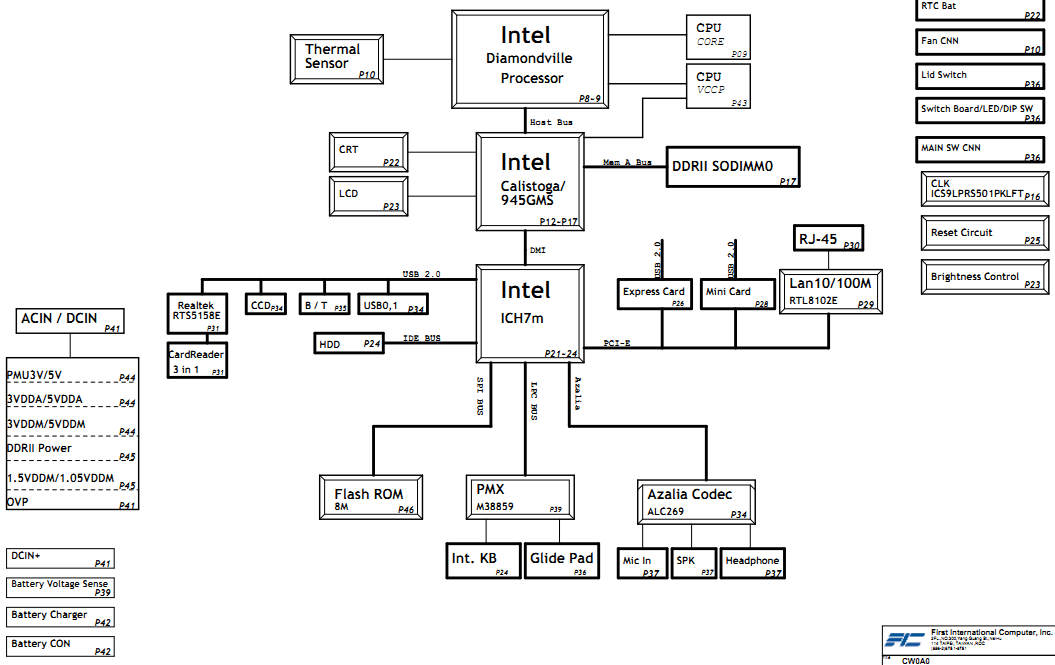

Fujitsu Siemens Amilo Mini Ui 3520 Block Diagram:

Fujitsu Amilo Mini Ui 3520 Block Diagram

Fujitsu Amilo Mini Ui 3520 Block Diagram

Content:
1. Schematic Page Description :
2. PCI & IRQ & DMA Description :
3. Block Diagram :
4. Nat name Description :
5. Board Stack up Description :
6. Schematic modify Item and History :
7. power on & off & S3 Sequence :
8. Layout Guideline :
9. switch setting
