Fujitsu Siemens Amilo Sa 3650 schematic & boardview, Wistron S13

The schematic diagram and boardview(.brd) for Fujitsu Siemens Amilo Sa 3650 laptop/notebook, Wistron S13.
CPU: AMD S1G2
North Bridge: ATi RS780M
South Bridge: Ati SB700
OEM: Wistron Corporation
Project code: 91.4H801.001
PCB Number: 48.4H801.0SC
Revision: SC
Document Number: S13
Rev: SC
Format: PDF
Total Pages: 44
File size: 1.17MB
Sale Price: 11.5$ (include boardview)


Gifts:

  • S13 Block1 Diagram2.ppt
  • S13_Daughter_SC_0515.pdf
  • S13_Lasso_SC_0514b.pdf
  • S13_Launch Board_0516.pdf
  • S13_P15_LED_SA_1111.pdf
  • S13_Routing Plane_1120_6.ppt
  • S13_SC_Power Putton_0512.pdf

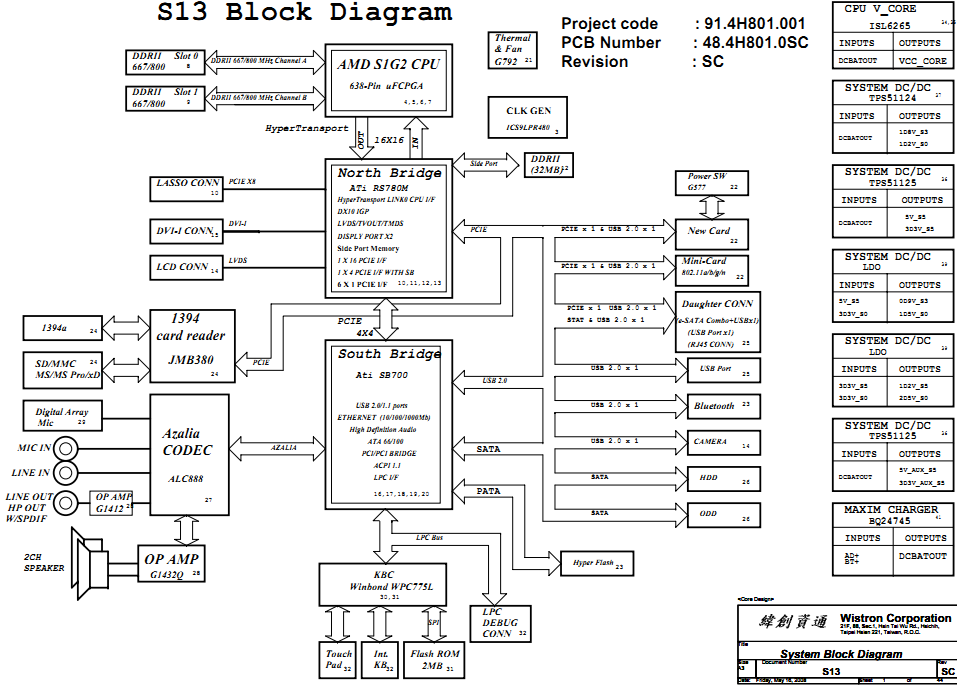

Fujitsu Siemens Amilo Sa 3650 Block Diagram:

Fujitsu Siemens Amilo Sa 3650 Block Diagram

Fujitsu Siemens Amilo Sa 3650 Block Diagram

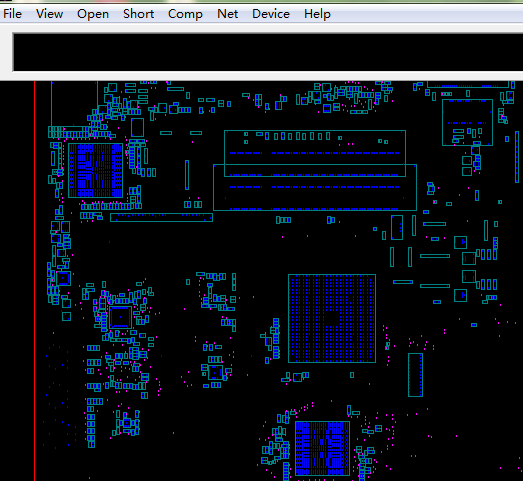

Fujitsu Siemens Amilo Sa 3650 boardview:

Fujitsu Siemens Amilo Sa 3650 boardview

Fujitsu Siemens Amilo Sa 3650 boardview
