Gateway M-1412 M-1600 series M-1622h M-1625 schematic

The motherboard schematic, BOM list and boardview for Gateway M Series, Gateway M-1600 series, Gateway M-1625 laptop/notebook, Quanta SA1A Mainboard.
fit for Gateway M series: M-1412, M-1622, M-1624, M-1625, M-1626, M-1628, M-1628, M-1629, M-1630j, M-1631j, M-1632j.
CPU: AMD Athlon 64 & Sempron
North Bridge: RS690T
South Bridge: SB600
OEM: Quanta Computer Inc.
PROJECT: SA1A
Rev: 1A & 4A
Format: PDF
Total Pages: 43
File size: 5.06MB
Sale Price: 9.5$ (include Bom list & boardview)

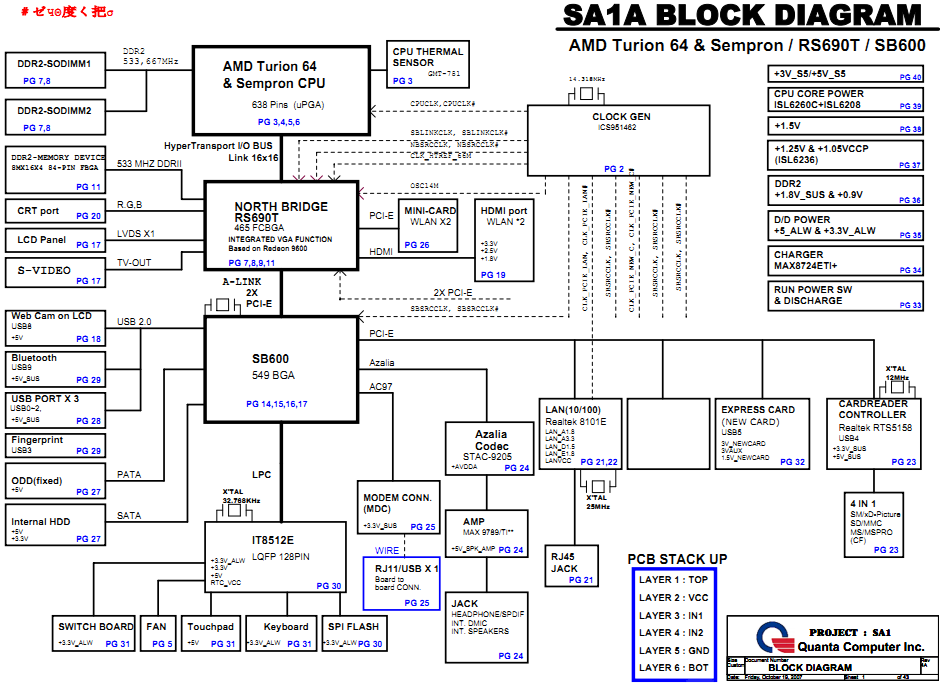

Gateway M-1600 series Block Diagram:
Gateway M-1600 series Block Diagram

Gateway M-1600 series Block Diagram
