HP ProBook 4230s schematic, JOURNEY 6050A2406601-MB-A02

The schematic diagram for HP ProBook 4230s laptop/notebook, INVENTEC JOURNEY Mainboard.
CPU: Sandy Bridge
Chipset: PCH
OEM: INVENTEC
Title: JOURNEY
Code: CS
DOC.NUMBER: 1310A2406601-0-MTR
REV: A01
Format: PDF
Total Pages: 60
File size: 772KB
Sale Price: 11.5$

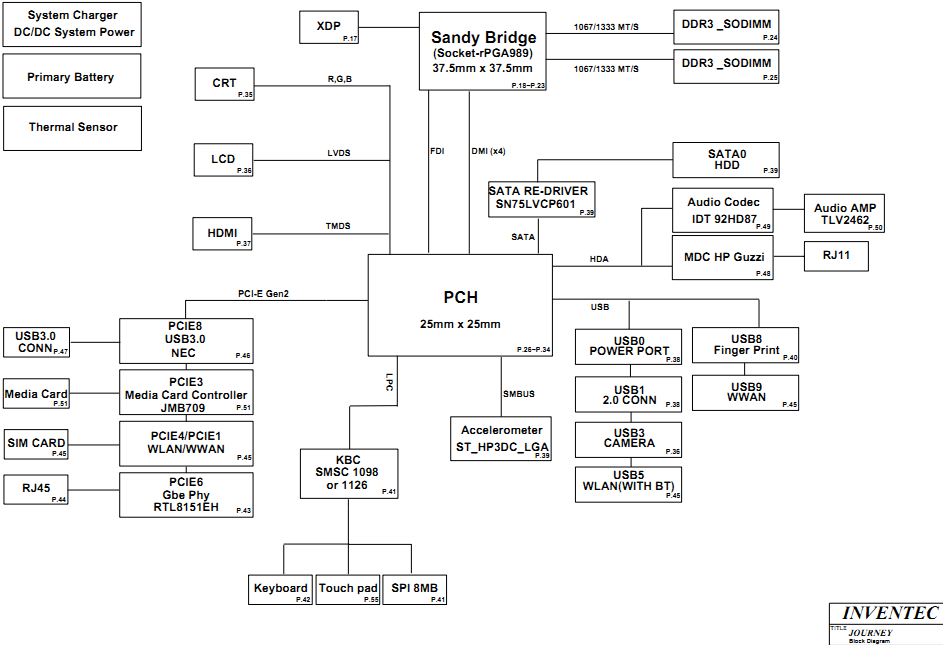

HP ProBook 4230s Block Diagram:
HP ProBook 4230s Block Diagram

HP ProBook 4230s Block Diagram
