Lenovo ThinkPad Edge E530 schematic, QILE2 LA-8133P

The motherboard schematic for Lenovo ThinkPad Edge E530 laptop/notebook, QILE2 Mainboard, M/B Schematics Document, Compal LA-8133P. Intel Ivy Bridge Processor with DDRIII + Panther Point PCH, GPU nVIDIA N13M-GE1 / N13P-GL.
CPU: Intel Ivy Bridge + nVIDIA N13M-GE1
Chipset: Intel Panther Point
OEM: Compal Electronics, Inc.
Model Name: QILE1 & QILE2
File Name : LA-8131P, LA-8133P
Document Number: LA-8133P
Rev: 1.0
Format: PDF
Total Pages: 58
File size: 1.55MB
Sale Price: 11.5$

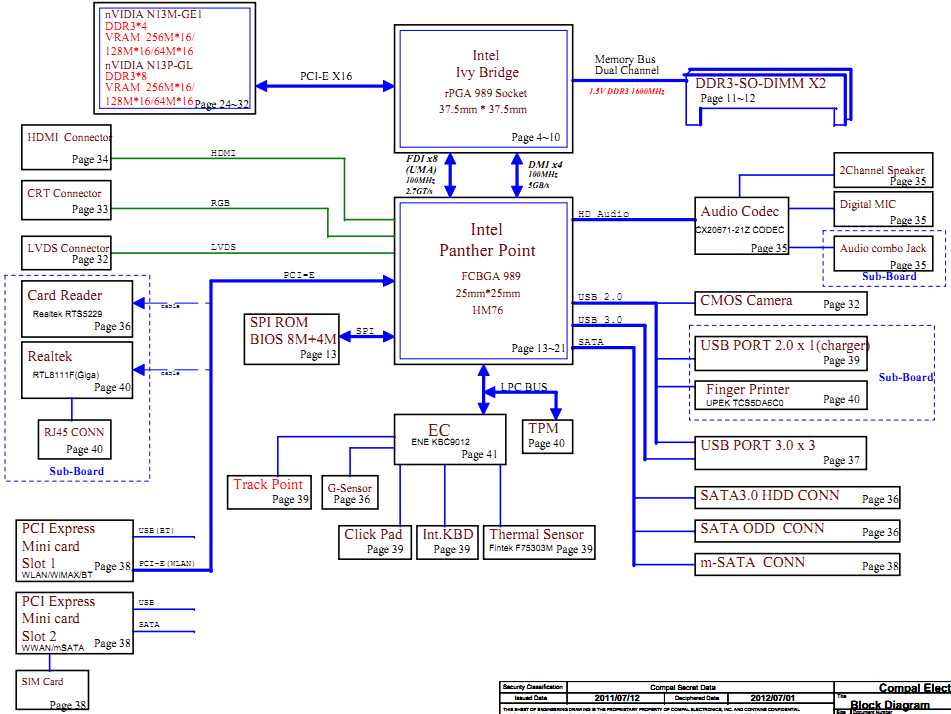

ThinkPad Edge E530 Block Diagram:
ThinkPad Edge E530 Block Diagram

ThinkPad Edge E530 Block Diagram
