Sony VGN-CR13 CR220E CR405 schematic diagram(MBX-177)

The motherboard schematic diagram(pdf) schematics for Sony MBX-177 Motherboard, for Sony VGN-CR13, Sony CR220E, Sony CR405 CR Series laptop/notebook.
CPU: MEROM
North Bridge: Crestline
South Bridge: ICH8-M
OEM: QUANTA COMPUTER
Document Number: GD1 Main Board
Format: PDF
Total Pages: 35
File size: 1.38MB
Language: English
Sale Price: 16.5$

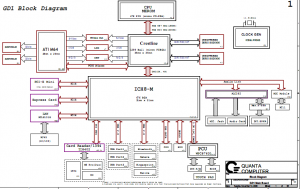

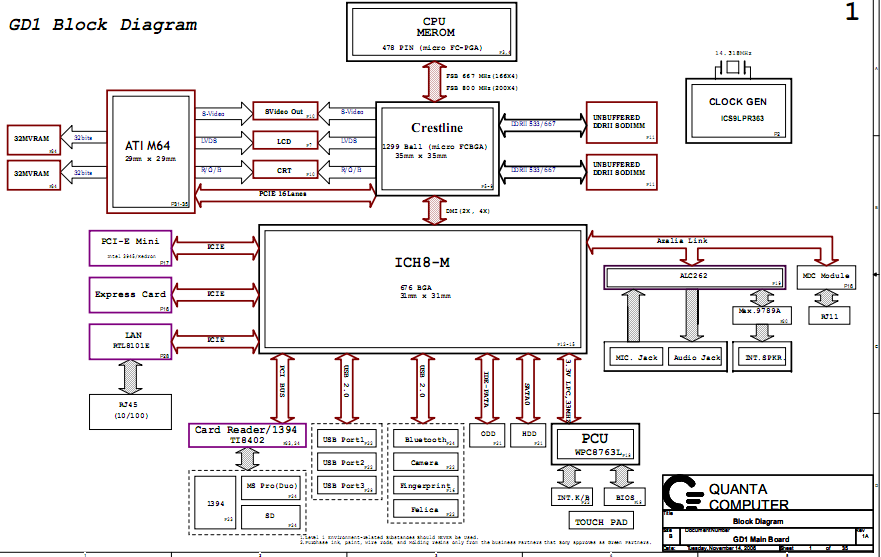

Sony MBX-177 Block Diagram(GD1):

Sony MBX-177 Block Diagram

Sony MBX-177 Block Diagram

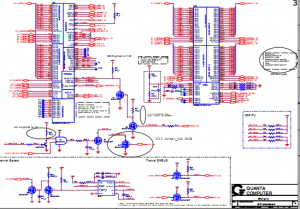

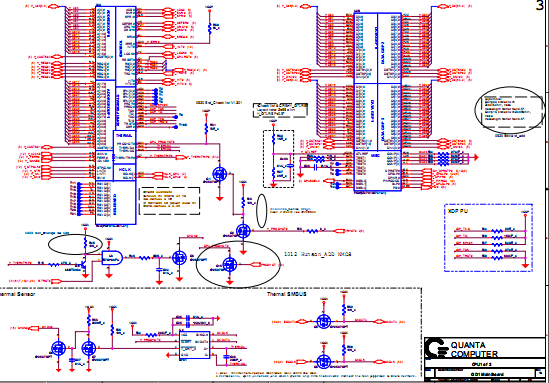

Sony MBX-177 Schematic Diagram:

Sony MBX-177 Schematic Diagram

Sony MBX-177 Schematic Diagram
