Toshiba Satellite A200/A203/A205 schematic & boardview, Milwaukee 10
The motherboard schematic and boardview for Toshiba Satellite A200, Toshiba Satellite A203, Toshiba Satellite A205 laptop/notebook, INVENTEC Milwaukee 10.
CPU: Merom
North Bridge: Crestline 1299 PCBGA
South Bridge: ICH8-M
OEM: INVENTEC
Title: Milwaukee 10
DOC.NUMBER: 1310A2109401
Rev: A02
Format: PDF
Total Pages: 63
File size: 0.97MB
Sale Price: 11.5$(include boardview)
File list:
│ MW10 Milwaukee 10_PRE MP BUILD_070320.pdf
│ MW10 Milwaukee 10_PRE MP BUILD_070509.pdf
│ MW10 Milwaukee 10_WS2 BUILD_20061004_gerber(6050A2109401-MB-A02) TOSHIBA SATELEL.pdf
│
└─Boardview
├─bdv
│ BoardView.exe
│ MW10-MB-A02_new.bdv
│
└─brd
BoardViewR4.exe
MW10-A02 6050a2109401-mb-a02.brd

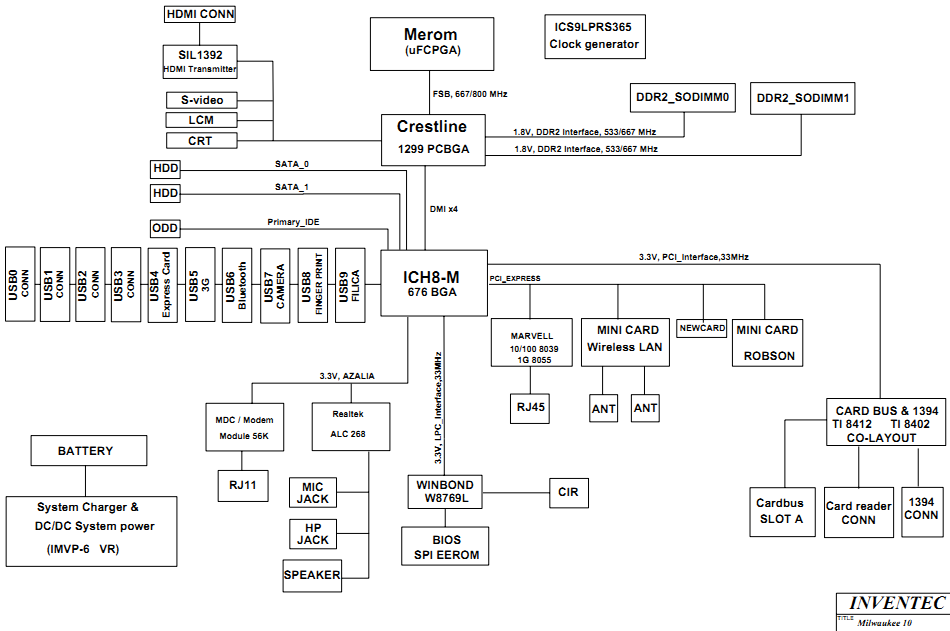

Toshiba Satellite A200(Milwaukee 10) Block Diagram:

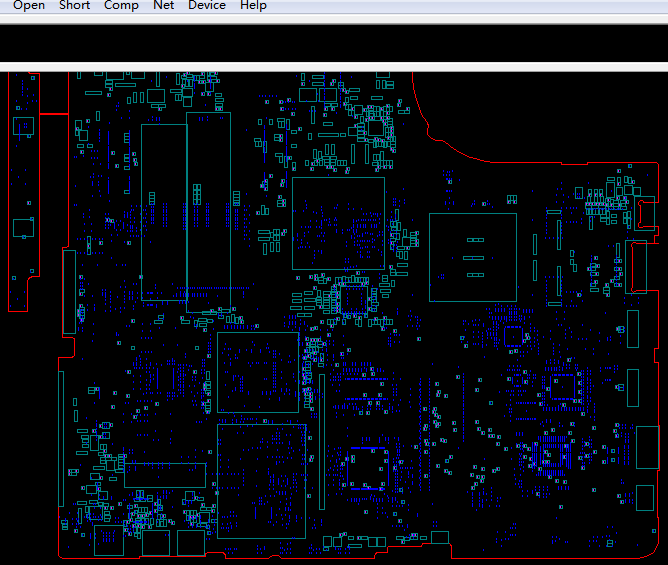

Boardview(.brd):

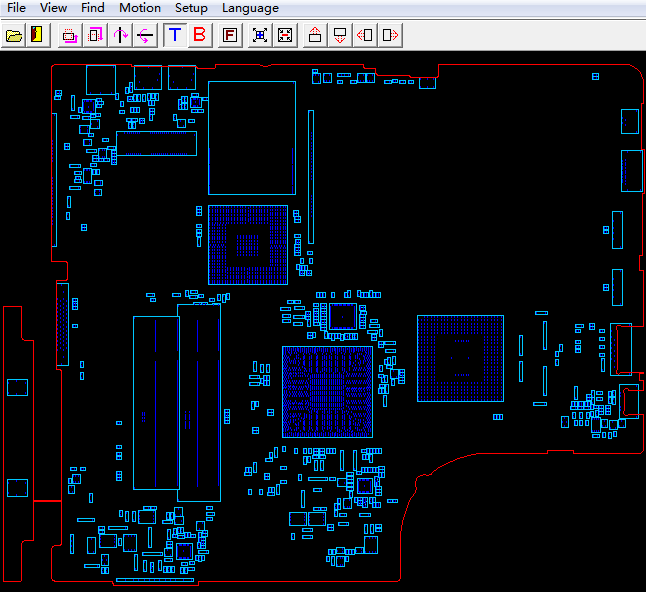

Boardview(.bdv):
