Lenovo ThinkPad Edge E10 (AMD) schematic, DAFL6AMB8D0, MK-2.0/DU-1.0

The motherboard schematic and Boardview(.brd) for Lenovo ThinkPad Edge E10 (AMD) laptop/notebook, Quanta MK-2.0/DU-1.0 Block Diagram — AMD Nile, Quanta FL6A.
CPU: AMD ASB2 CPU Geneva
North Bridge: RS880M
South Bridge: SB820
OEM: Quanta Computer Inc.
Project: MK-2.0/DU-1.0 NOTE AMD NILE
Rev: 1A
Format: PDF
Total Pages: 49
File size: 1.19MB (schematic) & 1.13MB (boardview)
Sale Price: 11.5$


ThinkPad Edge E10 (AMD) Block Diagram:
ThinkPad Edge E10 (AMD) Block Diagram

ThinkPad Edge E10 (AMD) Block Diagram

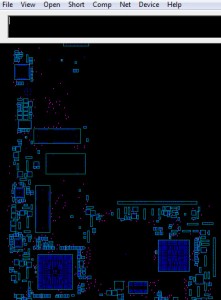

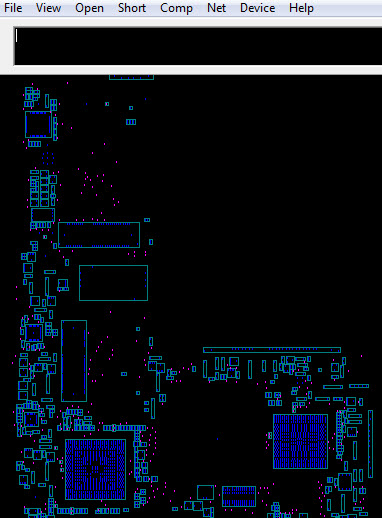

ThinkPad Edge E10 (AMD) Boardview:

ThinkPad Edge E10 (AMD) boardview

ThinkPad Edge E10 (AMD) boardview
