Lenovo ThinkPad X1 schematic & boardview, NL-note

The motherboard schematic & boardview(.bdv) for Lenovo ThinkPad X1 ultrabook, Wistron NL-note Mainboard.
CPU: Intel Sandy Bridge
Chipset: Intel Cougar Point
NL-note 91.4N401.001
Dec. 28, 2010
Document Number: NL-note
OEM: Wistron
Rev: SC
Format: PDF
Total Pages: 101
File size: 6.73MB
Sale Price: 12.5$

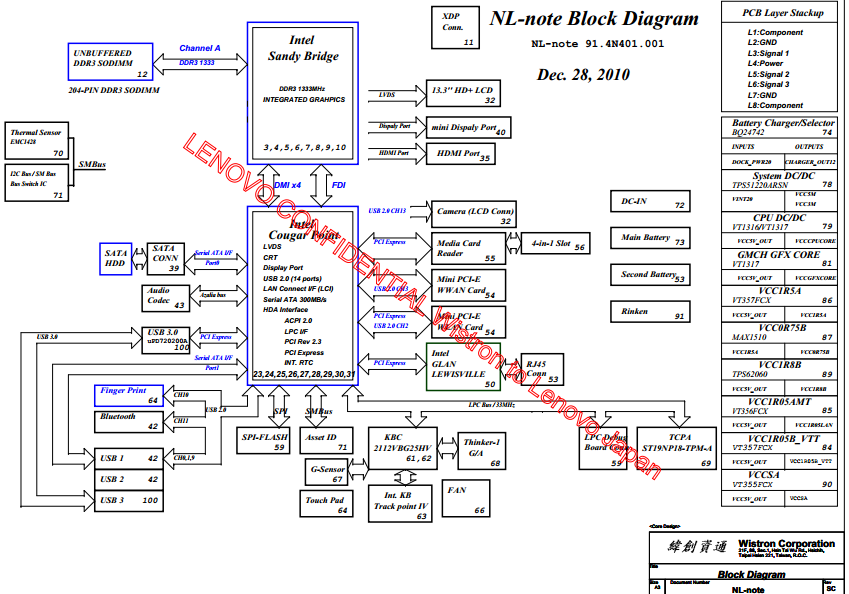

Lenovo ThinkPad X1 Block Diagram:
Lenovo ThinkPad X1 Block Diagram

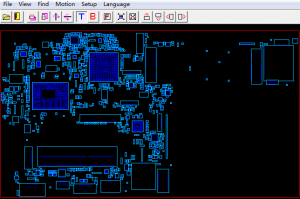

Lenovo ThinkPad X1 boardview:

Lenovo ThinkPad X1 boardview

Lenovo ThinkPad X1 boardview
