Sony VPC-EA/VPC-EB Series schematic, M960 & M970H MBX-224

The motherboard schematic for Sony Vaio VPC-EA Series, Sony Vaio VPC-EB Series, M960 Main Board. M960&M970 H Model Calpella Platform+ AMD Madison/Park Discrete Graphic+ VRAM*8.
Project Code & Schematics Subject: M960&M970 H Model
PCB P/N:
1P-0099J00-80SB (IRIS MB)
1P-1099J00-80SB (IRIS AUDIO)
1P-1099J01-80SB (IRIS PWR)
1P-0099500-80SB (HANNSTAR MB)
1P-1099500-80SB (HANNSTAR Audio)
1P-1099501-80SB (HANNSTAR PWR)
CPU: Arrandale + GFX AMD Madison-LP M2 Park-XT M2
Chipset: PCH Ibex Peak-M (HM55)
OEM: Foxconn
Document Number: M960&M970 H Model
Rev: SA
Format: PDF
Total Pages: 86
File size: 843KB
Sale Price: 11.5$

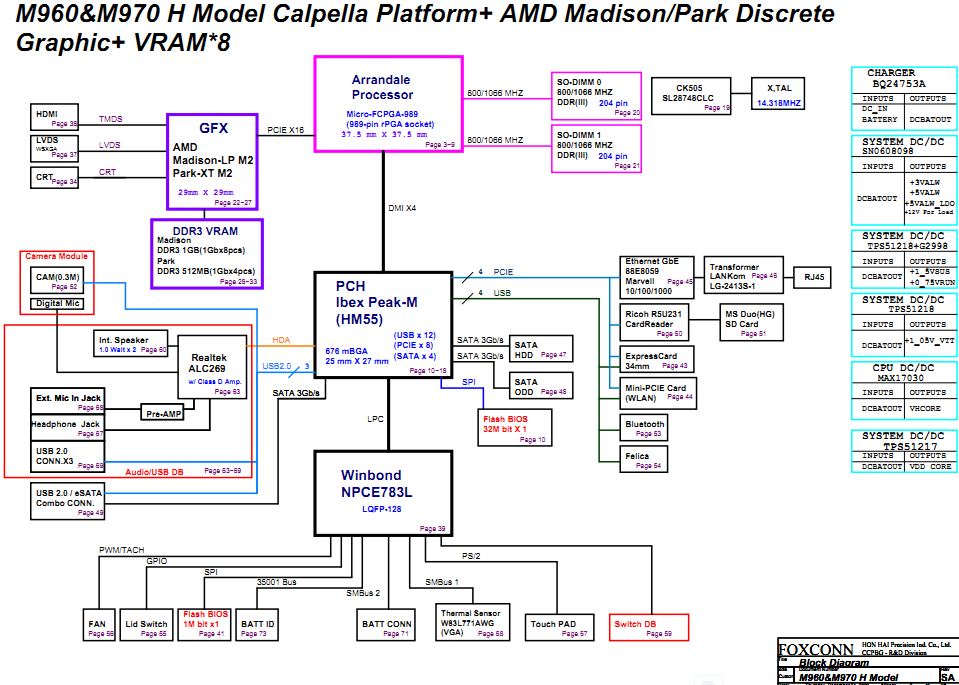

Sony MBX-224 M960&M970 Block Diagram:
Sony M960&M970 MBX-224 Block Diagram

Sony M960&M970 MBX-224 Block Diagram
