Lenovo IdeaPad G565 Z565 schematic, NAWE6 LA-5754P

The motherboard schematic for Lenovo IdeaPad G565, Lenovo IdeaPad Z565 laptop/notebook, NAWE6 Mainboard Compal LA-5754P, NAWE6 Schematics Document.
CPU: AMD S1G4
North Bridge: ATI RS880M + ATI M93-S3 Park – S3
South Bridge: ATI SB820M
OEM: Compal Electronics, Inc.
ModelName : AMD Danube + Park
Document Number: NAWE6 LA-5754P
Revision: 0.2
Format: PDF
Total Pages: 47
File size: 2.42MB
Sale Price: 10.5$

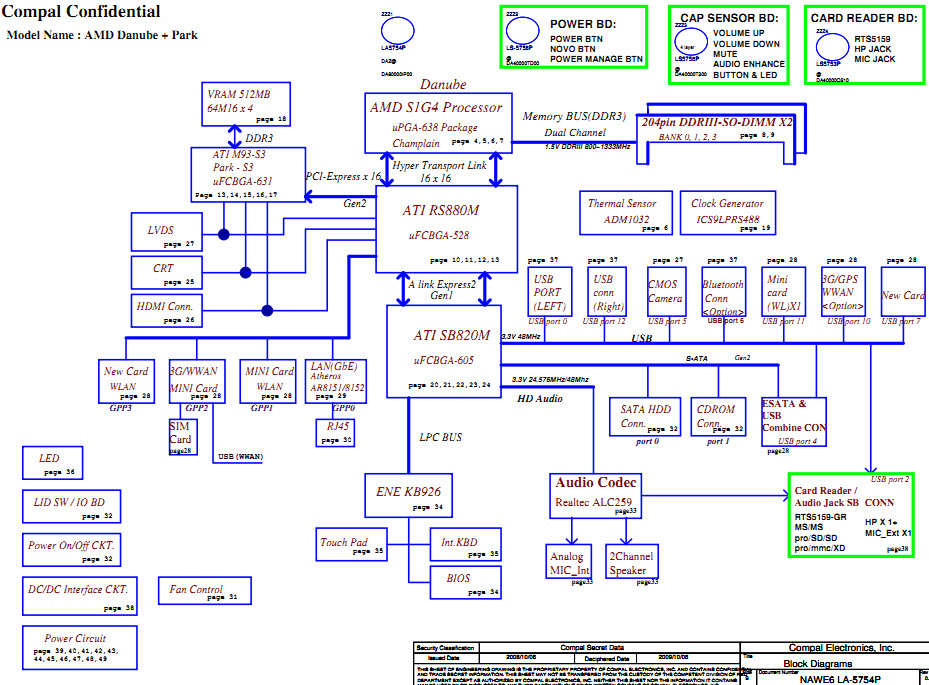

Lenovo IdeaPad G565 Z565 Block Diagram:
Lenovo IdeaPad G565 Z565 Block Diagram

Lenovo IdeaPad G565 Z565 Block Diagram
