Sony Vaio VGN-SR55E schematic, M750 MBX-190

The motherboard schematic for Sony Vaio VGN-SR M750-1-01 Main Board.
Sony VGN-SR Series: VGN-SR55E……
Project Code & Schematics Subject: M750 Main Board
CPU: Penryn
North Bridge: GM45/PM45 + AMD M82SCE XT GDDR3
South Bridge: ICH9-M
OEM: FOXCONN
Document Number: M750-1-01
Rev: 1.0
Format: PDF
Total Pages: 54
File size: 1.66MB
Sale Price: 10.5$

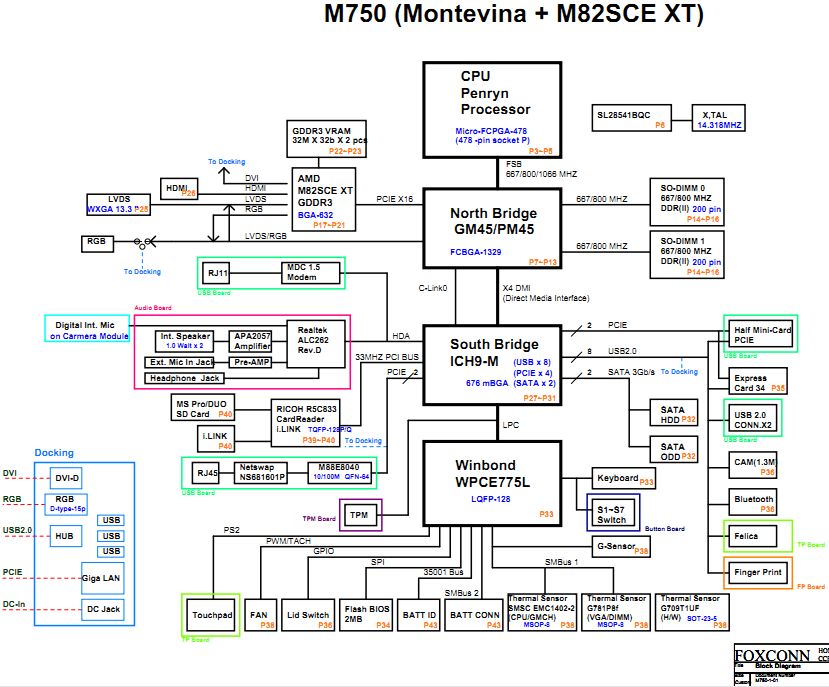

Sony Vaio VGN-SR55E (M750 MBX-190) Block Diagram:
Sony VGN-SR55E (M750 MBX-190) Block Diagram

Sony VGN-SR55E (M750 MBX-190) Block Diagram
