HP Pavilion G4/G6/G7 schematic & boardview, DA0R22MB6D0, 31R22MB0000

The motherboard schematic and boardview(.bdv) for HP Pavilion G4, HP Pavilion G6, HP Pavilion G7 laptop/notebook, Quanta R22 Mainboard, DA0R22MB6D0, 31R22MB0000.
CPU: AMD Champlain
North Bridge: RS880M + ATI SEYMOUR-XT
South Bridge: SB820
OEM: Quanta Computer Inc
Project: R22
Rev: 1A
Format: PDF
Total Pages: 42
File size: 3.98MB(include boardview)
Sale Price: 11.5$

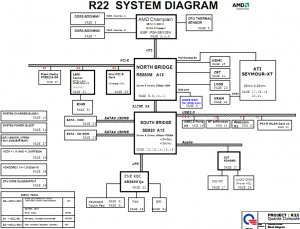

HP Pavilion G4/G6/G7(Quanta R22) Block Diagram:
HP Pavilion G4 G6 G7(Quanta R22) Block Diagram

HP Pavilion G4 G6 G7(Quanta R22) Block Diagram

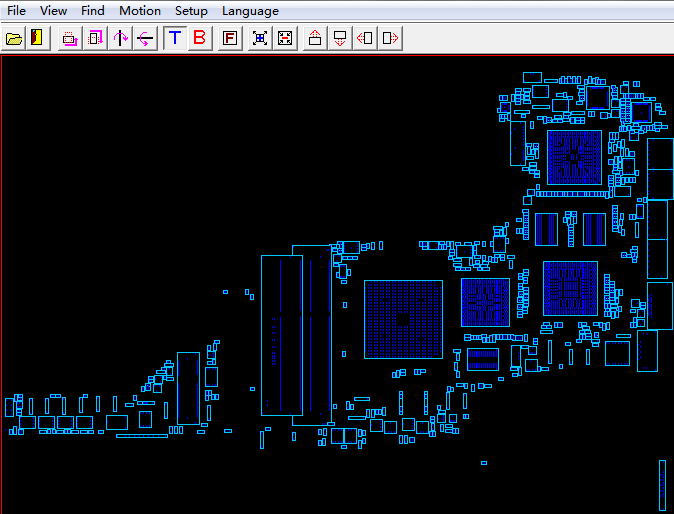

Quanta R22 Boardview:
