HP Pavilion G4/G6/G7 schematic & Boardview, Quanta R23

The motherboard schematic and boardview for HP Pavilion G4, HP Pavilion G6, HP Pavilion G7 laptop/notebook, Quanta R23 Mainboard, 31R23MB0000, DA0R23MB6D0.
CPU: AMD Llano APU
VGA AMD Seymour-XT
Chipset: AMD FCH Hudson M2/M3
OEM: Quanta Computer Inc
Project: R23
Rev: 1A
Format: PDF
Total Pages: 39
File size: 2.02MB & 262KB(boardview)
Sale Price: 11.5$ (include boardview)

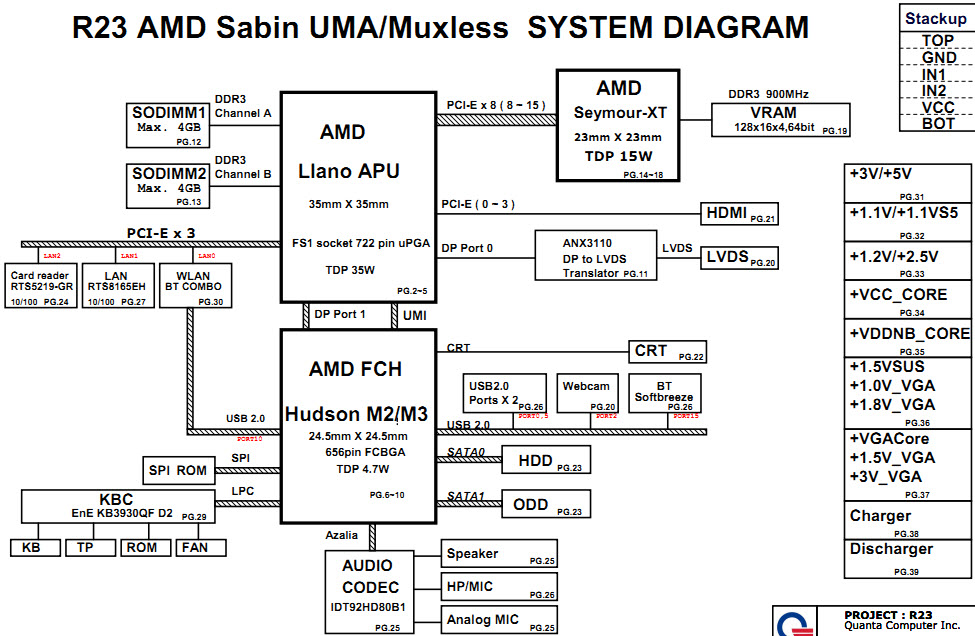

HP Pavilion G4 G6 G7 Block Diagram:
HP Pavilion G4 G6 G7 Block Diagram

HP Pavilion G4 G6 G7 Block Diagram

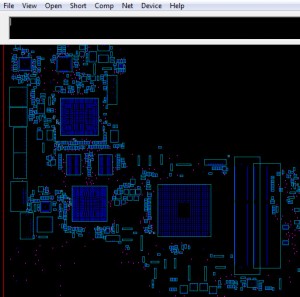

Boardview:

HP Pavilion G4 G6 G7 boardview

HP Pavilion G4 G6 G7 boardview
